Cilindro idraulico saldato Serie ACL standard
Il cilindro idraulico saldato della serie ACL standard Toleng ha un'importanza significativa nella nostra attività. I nostri sistemi di produzione e di qualità sono ideati per offrire a ciascun cliente il prodotto più bello che si adatta ai loro requisiti. Il team di ingegneria interno di Toleng garantisce che le caratteristiche e i materiali scelti per ogni cilindro idraulico saldato della serie ACL standard rappresentino il design ottimale per l'applicazione.
Invia richiesta
Descrizione del prodotto
Il cilindro idraulico saldato Serie ACL standard Toleng è progettato per applicazioni pesanti, ampiamente utilizzate in qualsiasi settore. Ogni cilindro subisce test rigorosi che superano gli standard del settore e garantisce la massima affidabilità e prestazioni. I nostri cilindri idraulici saldati offrono una serie di specifiche per soddisfare specifiche richieste dei clienti.
Applicazione del cilindro idraulico saldato Serie ACL standard
Il cilindro idraulico saldato Serie ACL standard Toleng è ideato per applicazioni pesanti ed è ampiamente utilizzato in qualsiasi settore. Offre prestazioni affidabili e un funzionamento efficiente per una produttività ottimale.
Specifiche di cilindro idraulico saldato in serie ACL standard
1.Costruzione: costruzione saldata per il servizio pesante
2. Pressione di lavoro: 3000 psi
3.Rod End: ferro duttile, carnagione fitta femmina, regolabile con bullone di bloccaggio
4.Piston: ferro duttile, per una maggiore durata
5.Tube: acciaio, affini e precisione finita
6. Glande: filettato
7.pin: acciaio, zinco placcato
8.Seals: Hallite, Aston, Nok, DZ, ecc. Di alta qualità. Personalizzabile.
9. Paint: nero, verde, rosso, giallo, ecc. Sono disponibili colori personalizzati.
2. Pressione di lavoro: 3000 psi
3.Rod End: ferro duttile, carnagione fitta femmina, regolabile con bullone di bloccaggio
4.Piston: ferro duttile, per una maggiore durata
5.Tube: acciaio, affini e precisione finita
6. Glande: filettato
7.pin: acciaio, zinco placcato
8.Seals: Hallite, Aston, Nok, DZ, ecc. Di alta qualità. Personalizzabile.
9. Paint: nero, verde, rosso, giallo, ecc. Sono disponibili colori personalizzati.
Parametri tecnici a cilindro idraulico saldato serie ACL
| PARTE NUMERO |
Insider DIAMETRO |
Outsider DIAMETRO |
*UN | B | C | D | *E | F | G | H | I | J | K | L | ASTA FILO |
ASTA DIAMETRO |
PORTA |
| TACL15- | 1,50 " | 2,00 " | 10,25 " | 1,50 " | 0,76 " | 1,62 " | 4,50 " | 1,87 " | 0,87 " | 1,75 " | 2,00 " | 1,62 " | 0,93 " | 1,87 " | 0.875-14unf | 1,00 " | SAE#6 |
| Tacl20- | 2,00 " | 2,50 " | 10,25 " | 2,00 " | .01 " | 2,12 " | 3,62 " | 2,25 " | 1.12 " | 2,12 " | 2,62 " | 2,12 " | 0,81 " | 2,06 " | 1.125-12unf | 1.12 " | SAE#8 |
| Tacl25- | 2,50 " | 3.00 " | 10,25 " | 2,00 " | .01 " | 2,12 " | 3,62 " | 2,25 " | 1.12 " | 2,12 " | 2,62 " | 2,12 " | 0,81 " | 2,06 " | 1.125-12unf | 1,25 " | SAE#8 |
| Acad3- | 3.00 " | 3,50 " | 10,25 " | 2,00 " | .01 " | 1,87 " | 3,62 " | 2,25 " | 1.12 " | 2,62 " | 2,62 " | 2,12 " | 0,87 " | 2,18 " | 1.250-12unf | 1,50 " | SAE#8 |
| Tacl35- | 3,50 " | 4,00 " | 10,25 " | 2,00 " | .01 " | 1,87 " | 3,62 " | 2,50 " | 1.12 " | 2,62 " | 2,75 " | 2,12 " | 0,93 " | 2,18 " | 1.500-12unf | 1,75 " | SAE#8 |
| Tacl40- | 4,00 " | 4,50 " | 12.25 " | 2,25 " | .01 " | 1,75 " | 3,62 " | 2,50 " | 1.12 " | 2,62 " | 2,75 " | 2,12 " | 1,00 " | 2,18 " | 1.500-12unf | 2,00 " | SAE#8 |
| *Per 8,00 "tratto:*A = 12.25" | |||||||||||||||||
| *Per 8,00 "corsa:*e = 6,50" (1,50 "foro) E = 5,62" (da 2,00 "a 4,00" foro) | |||||||||||||||||
| Intervallo di temperatura di tenuta: -30 ℃/+100 ℃ (-22f/+212F) | |||||||||||||||||
| Sigilla massima velocità: 3 piedi/sec | |||||||||||||||||
| Pressione di lavoro massima in ritirata = 3000 psi | |||||||||||||||||
| Le dimensioni *a e *e sono per riferimenti solo poiché il cardone è regolabile | |||||||||||||||||
| Cilindro di sale femminile regolabile | |||||||
| Numero parte | ASTA DIAMETRO |
Foro e corsa | DIMENSIONI | Dimensione della porta | SPILLO MISURARE |
PESO (Libbre) |
|
| Ritirato | Esteso | ||||||
| Attraverso304 | 1 " | 1,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| Attraverso3066 | 1,5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| Agricoltura3008 | 1,5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1,5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| Agricoltura3010 | 1.5 "x10" | 20-1/4 " | 30-1/4 " | 13 | |||
| Agricoltura3012 | 1,5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Agricoltura3014 | 1,5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Agricoltura3016 | 1,5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Agricoltura3018 | 1,5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Agricoltura3020 | 1,5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Agricoltura3024 | 1,5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Agricoltura3028 | 1,5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| Agricoltura3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Agricoltura3032 | 1,5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Agricoltura3034 | 1,5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Agricoltura3036 | 1,5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| ACCIL30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| ACCIL30 OR006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Agricoltura30388 | 2 "x8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "x8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2 "x10" | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| Acad3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| Acad3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| Acrum3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| Acad30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| Acad30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| Acad3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| Acad3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| Acad3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| Acad3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| Cilindro di sale femminile regolabile | |||||||
| Numero parte | ASTA DIAMETRO |
FORO& COLPO |
DIMENSIONI | Dimensione della porta | SPILLO MISURARE |
PESO (Libbre) |
|
| Ritirato | Esteso | ||||||
| Agricoltura303504 | 1-1/4 " | 2,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Agricoltura303506 | 2,5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| Agricoltura30-2508 | 2,5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| Tacl30-2508asae | 2,5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| Agricoltura3010 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 24 | |||
| Agricoltura3012 | 2,5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Agricoltura3014 | 2,5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| ACCIL30-2516 | 2,5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| ACCIL30-2518 | 2,5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Agricoltura3020 | 2,5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Agricoltura3024 | 2,5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Agricoltura3028 | 2,5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| Agricoltura3030 | 2,5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| Accrecy3032 | 2,5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| ACCIL30-2534 | 2,5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| ACCIL30-2536 | 2,5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| Agricoltura3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| Agricoltura3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| Agricoltura3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| Acad3-3010 | 3 "x10" | 20-1/4 " | 30-1/4 " | 31 | |||
| Acad3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| Acad3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| Acad3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| Acad3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| Acrum3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| Acad3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| Acad3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| Acad3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| Acad3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| Acad3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| Acad3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| Cilindro di sale femminile regolabile | |||||||
| Numero parte | ASTA DIAMETRO |
Foro e corsa | Dimen sions | Dimensione della porta | SPILLO MISURARE |
Peso (libbre) | |
| Ritirato | Esteso | ||||||
| Agricoltura3-3504 | 1-3/4 " | 3,5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| Agricoltura3-3506 | 3,5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| Agricoltura3-3508 | 3,5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3,5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| Agricoltura3-3510 | 3,5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| Agricoltura3-3512 | 3,5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| Agricoltura3-3514 | 3,5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| Agricoltura3-3516 | 3,5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| Agricoltura3-3518 | 3,5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| Agricoltura3-3520 | 3,5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| Agricoltura3-35524 | 3,5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| Agricoltura3-3528 | 3,5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| Agricoltura3-3530 | 3,5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| Agricoltura3-3532 | 3,5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| Agricoltura3-3534 | 3,5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| Agricoltura3-3536 | 3,5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| Acrum3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| Acrum3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| Acrum3-4008 | 4 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "x8" | 20-1/4 " | 28-1/4 " | 43 | |||
| ACCIL3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| Acad3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| Acad3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| ACCIL3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| Acad3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| Acad3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| ACCIL3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| Agricoltura3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| Acad3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| Acad3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| Agricoltura3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| Acad3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||

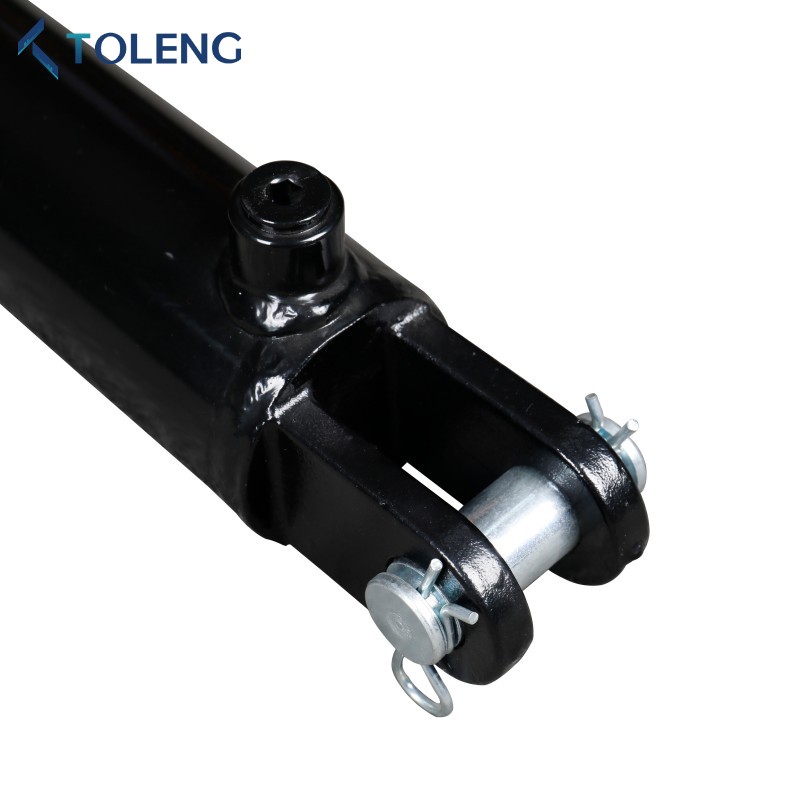

Dettagli del cilindro idraulico saldato Serie ACL standard
